¿Cuándo basta una celda de 24 kV y cuándo hace falta una de 36 kV? Depende de la tensión de servicio de tu red, y en Colombia los circuitos de 34,5 kV son habituales en parques solares y redes regionales. Ahí entra la celda CGM3 36 kV de Ormazabal (escrita CGM.3 en su catálogo): modular, de media tensión y aislada en SF6. Te contamos cuándo la necesitas, qué funciones ofrece (L, P y V con reenganche RAV) y qué verificar antes de especificarla.
La celda CGM3 36 kV es un sistema modular y compacto de aparamenta de media tensión (MT) para distribución secundaria. Según el catálogo de Ormazabal, los elementos de corte y conexión y el embarrado van dentro de una cuba de acero inoxidable estanca, aislada en gas SF6. Ese aislamiento integral la hace insensible a la humedad y el polvo; el catálogo cita un ensayo de inmersión a 3 metros de columna de agua durante 24 horas.
Cumple la IEC 62271-200 (aparamenta bajo envolvente metálica de más de 1 kV y hasta 52 kV). Es la hermana mayor de la CGMcosmos de 24 kV, que vimos en el artículo sobre la celda CGMcosmos 24 kV, y se enmarca en la guía de celdas de media tensión Ormazabal.
Cuando la tensión de servicio de tu red supera los 24 kV, como en los circuitos de 34,5 kV. Una celda de 24 kV tiene una tensión asignada menor que la de la red; la celda CGM3 36 kV, con 36 kV asignados, sí cubre esa clase.
En Colombia el RETIE considera media tensión el rango entre 1 kV y 57,5 kV. Según la Resolución CREG 097 de 2008, el nivel 2 va de 1 kV a menos de 30 kV (como las redes de 11,4 y 13,2 kV) y el nivel 3 de 30 kV a menos de 57,5 kV, donde está el 34,5 kV. El nivel de conexión lo asigna el operador de red. El complejo Bosques Solares de Bolívar (100 MW), por ejemplo, evacúa su energía por una línea de cinco circuitos de 34,5 kV y 9 km, según Energías Renovables (julio de 2024).
Regla rápida: 24 kV o 36 kV
La celda CGM3 36 kV se arma con módulos unifuncionales o compactos. Las funciones más usadas:
Módulos de la celda CGM3 36 kV más frecuentes (catálogo Ormazabal)
La función L recibe o entrega la línea y secciona la red. La P protege el transformador con fusibles limitadores. La V usa un interruptor automático en vacío, con capacidad de maniobra incluso en falta, gobernado por una unidad de protección y control de la familia ekorSYS.
El mando RAV es el mecanismo de resortes del interruptor automático con reenganche. El catálogo lo clasifica M2 (IEC 62271-100) y declara secuencias de reenganche rápido como O-0,3 s-CO-15 s-CO. Su utilidad es recerrar de forma automática tras una falla transitoria, sin esperar una maniobra manual.
Modular significa que cada función es un módulo y se unen con el conjunto ORMALINK, patentado por Ormazabal en 1991. Las celdas extensibles tienen tulipas laterales que conectan los embarrados, y el catálogo indica extensibilidad por ambos lados.
Piense en un parque solar por fases: hoy instala dos líneas y una protección de transformador; mañana añade una función V con reenganche para un nuevo circuito, sin reemplazar lo existente. Con una celda CGM3 36 kV modular se reduce el riesgo de especificar de más o de menos.
Lección de especificación. Antes de pedir una celda CGM3 36 kV, defina la tensión de servicio (34,5 kV implica clase 36 kV), la corriente en barras (400 o 630 A), el cortocircuito (16, 20 o 25 kA según la versión, de acuerdo con la ficha técnica de la celda; los ensayos de 20 kA se hicieron a 21 kA; confirme en la placa) y qué posiciones necesitan reenganche.
La celda se diseña y ensaya contra arco interno según el Anexo A de la IEC 62271-200. Trae enclavamientos de serie (impiden cerrar a la vez el seccionador y la puesta a tierra) y suma el indicador de tensión ekorVPIS, la alarma sonora ekorSAS y candados. Un matiz: en la edición antigua del catálogo, la V con mando RAV figura con ensayo de arco en cuba y no con la clase IAC AFL de las demás; confirme esa clasificación en la ficha vigente.
En lo ambiental, el SF6 es un gas de efecto invernadero muy potente. En la Unión Europea, el Reglamento 2024/573 prohíbe poner en servicio aparamenta nueva de MT con SF6 hasta 24 kV desde 2026 y, desde el 1 de enero de 2030, la de más de 24 kV y hasta 52 kV, según ESB Networks. Es una norma europea, no colombiana, pero marca el rumbo: documente el aislamiento en su especificación y exija manejo responsable del gas al final de la vida útil.
Ormazabal cita para la CGM.3 los centros de transformación y de reparto, las instalaciones industriales, la cogeneración, los parques eólicos y los parques fotovoltaicos. Si su proyecto de utilities y energías renovables, minería u Oil & Gas se conecta en nivel 3 (34,5 kV), una celda CGM3 36 kV es una ruta para la aparamenta secundaria.
Toda instalación en Colombia debe cumplir el RETIE, que se actualizó con la Resolución 40284 de 2026 del Ministerio de Minas y Energía (publicada el 1 de julio de 2026). Industrias Ectricol integra la solución desde Funza, Cundinamarca. Consulte la ficha de la celda CGM.3.
Su tensión asignada es de 36 kV (clase IEC). El catálogo vigente también incluye versiones de hasta 40,5 kV; para redes de 34,5 kV la referencia es la de 36 kV.
No. La tensión asignada debe ser igual o mayor que la de servicio de la red: para 34,5 kV se requiere una celda CGM3 36 kV o equivalente de clase 36 kV.
Es el mecanismo de resortes del interruptor automático con reenganche (clase M2, IEC 62271-100). Permite recerrar tras una falla transitoria en una línea.
Según Ormazabal, la cuba de SF6 es estanca y no requiere mantenimiento de las partes activas. Igual deben inspeccionarse mecanismos, enclavamientos y conexiones según el plan del operador.
Ectricol maneja la celda CGM3 36 kV de Ormazabal con disponibilidad para entrega inmediata en Colombia. Consulte existencias de la función que necesita.
Un plus para su cronograma: contamos con celdas Ormazabal CGM.3 de 36 kV con disponibilidad para entrega inmediata en Colombia, lo que evita los largos plazos de una importación. Consúltenos por su función y configuración.
¿Necesita una celda de 36 kV sin esperar meses?
Confirme con nuestro equipo la disponibilidad de su celda CGM3 36 kV, en la función que necesita para su proyecto de 34,5 kV.
Consultar disponibilidad por WhatsApp Ver celda CGM.3

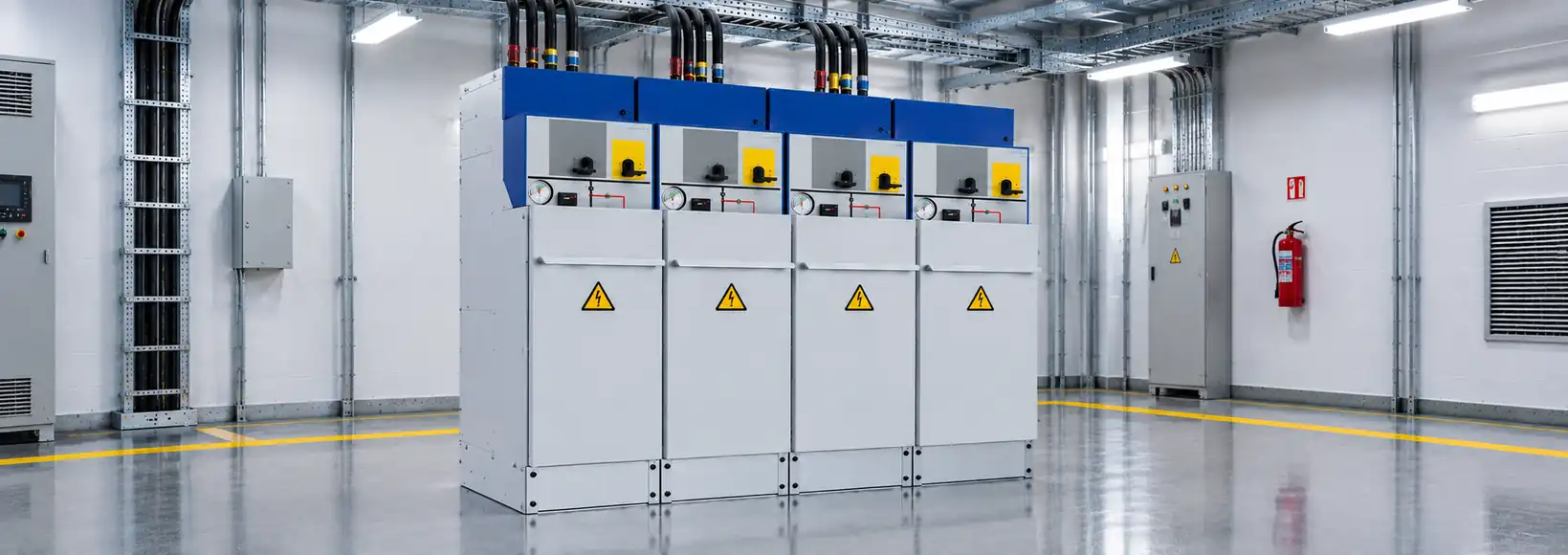

Cuando una red de distribución opera a 24 kV o menos, la celda CGMcosmos 24 kV de Ormazabal es una de las respuestas más extendidas para la aparamenta secundaria: compacta, aislada en gas y modular. En...
