El tablero de aislamiento es la solución que alimenta quirófanos, UCI y salas de tratamiento intracardíaco sin referencia directa a tierra, para que una primera falla de aislamiento no interrumpa el suministro eléctrico durante un procedimiento crítico. Su nombre técnico normativo es sistema eléctrico aislado (SEA), y es la protección de referencia en hospitales y centros médicos de Colombia.

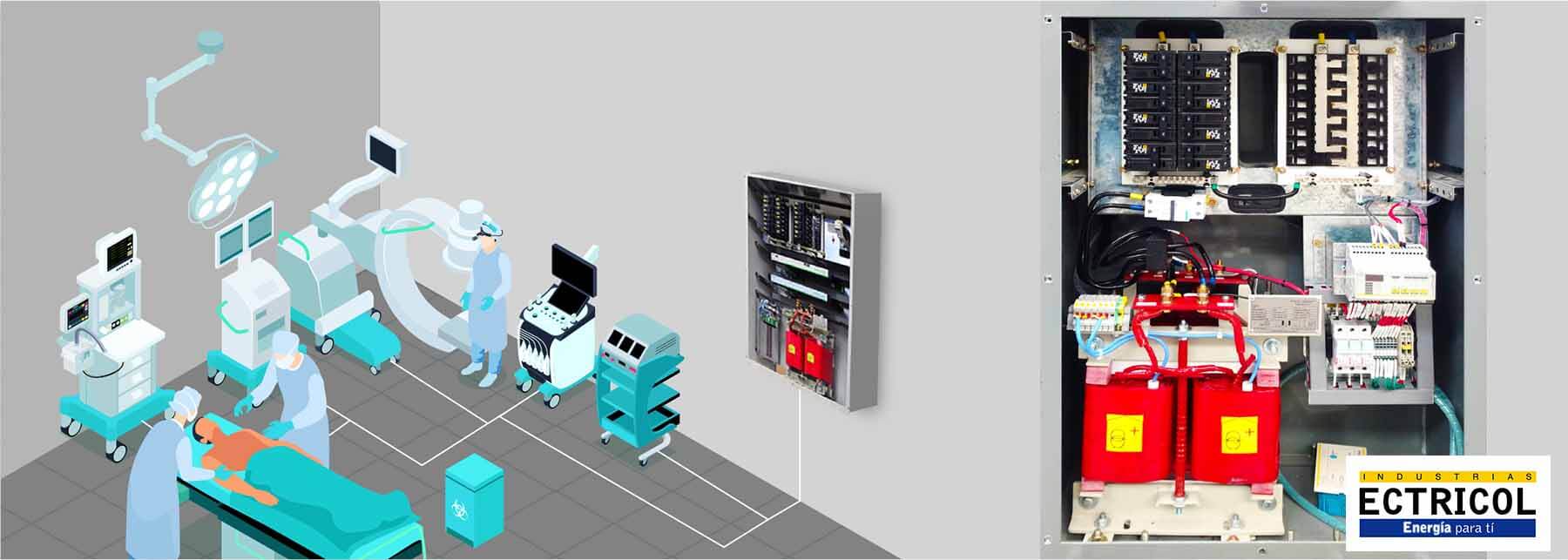

El tablero de aislamiento es el conjunto de componentes —transformador de aislamiento, monitor de aislamiento de línea y envolvente— que trabajan juntos como una sola solución. Según la normatividad, el término técnico asociado es sistema eléctrico aislado (SEA).
Sus características le permiten alimentar todos los equipos que se utilizan en quirófanos, unidades de cuidados intensivos (UCI), salas de cirugía y salas de tratamiento intracardíaco. Los tableros de aislamiento Ectricol proporcionan monitoreo constante de la corriente de fuga y son soluciones imprescindibles para la distribución de energía segura en salas de operaciones donde el paciente está expuesto a tratamientos vitales.
El riesgo principal es la manipulación de corriente eléctrica cerca de un paciente conectado a múltiples equipos electromédicos: interrupción del suministro, arco eléctrico, temperaturas altas y corrientes que pueden fluir directamente por su cuerpo. El tablero de aislamiento existe precisamente para mitigar este tipo de riesgo.
El músculo cardíaco es especialmente sensible a la corriente eléctrica. Durante la cirugía, el paciente suele estar anestesiado —sin capacidad de reacción natural ante un riesgo eléctrico— y con frecuencia lleva dispositivos invasivos conectados a la piel, lo que reduce drásticamente su resistencia eléctrica natural frente a una descarga.
Ectricol, como empresa de ingeniería eléctrica, está comprometida a proporcionar la protección necesaria para mitigar los riesgos eléctricos en quirófanos. Por eso fabricamos, para el sector salud, un tablero de aislamiento con sistema eléctrico aislado integrado.
El tablero de aislamiento cumple dos funciones que ningún otro esquema de protección resuelve a la vez: limitar la corriente que podría incidir sobre una persona, y mantener la continuidad del servicio eléctrico incluso frente a la primera falla de aislamiento.
Limitar la corriente de falla
Reduce la corriente que puede circular por el cuerpo de una persona conectada a los equipos del área crítica, muy por debajo de un valor peligroso.
Continuidad del servicio
El procedimiento en curso no se interrumpe: el sistema flota respecto a tierra y avisa del deterioro sin cortar la energía.

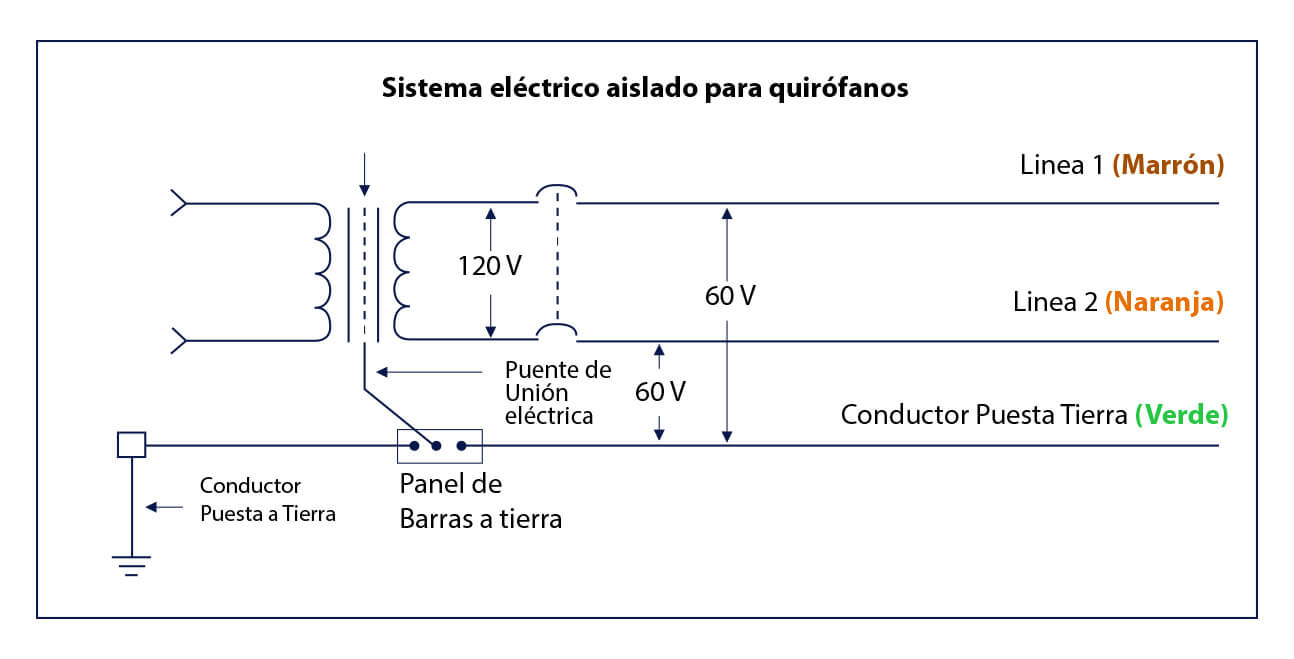

El siguiente esquema resume cómo se integra el tablero de aislamiento dentro de la instalación de un quirófano, desde la acometida hasta el punto de conexión de los equipos electromédicos.
Desde la actualización normativa de 2024, el tablero de aislamiento dejó de ser una buena práctica opcional para convertirse en un requisito con criterios técnicos más estrictos: exige dos tableros de aislamiento por quirófano y clasifica el conjunto como producto sujeto a certificación. Los detalles completos —incluyendo cómo funciona el monitor de aislamiento de línea y qué exige el Ministerio de Minas y Energía— están en nuestra guía técnica: Diez microamperios: por qué el tablero de aislamiento es el único tablero diseñado para no apagarse.
Los tableros de aislamiento Ectricol son soluciones fabricadas en Colombia para la industria hospitalaria, con certificación RETIE y siguiendo como referencia normativa internacional la UL 1047, específica para sistemas de potencia aislada en instalaciones médicas.
Tablero de Aislamiento para uso hospitalario
Estos son algunos hospitales y clínicas de Colombia donde Ectricol ha suministrado tableros de aislamiento para uso hospitalario en sus áreas críticas:
SEA es el término técnico normativo que agrupa el transformador de aislamiento, el monitor de línea y el tablero como una sola solución para áreas médicas críticas.
Porque suele estar anestesiado, sin capacidad de reacción natural ante un riesgo eléctrico, y con frecuencia tiene dispositivos invasivos conectados a la piel, lo que reduce drásticamente su resistencia eléctrica.
El tablero satisface los requerimientos de la norma UL 1047, específica para sistemas de potencia aislada en instalaciones médicas, además de cumplir con la certificación RETIE vigente en Colombia.
Un tablero convencional corta el suministro ante la primera falla; el tablero de aislamiento mantiene la energía y solo avisa, porque en un área crítica interrumpir el servicio es en sí mismo un riesgo para el paciente.
¿Necesita dimensionar el tablero de aislamiento de su institución de salud?
El equipo de ingeniería de Industrias Ectricol S.A.S. lo acompaña en el dimensionamiento, la configuración dúplex y las pruebas de aceptación en sitio de su tablero de aislamiento.
