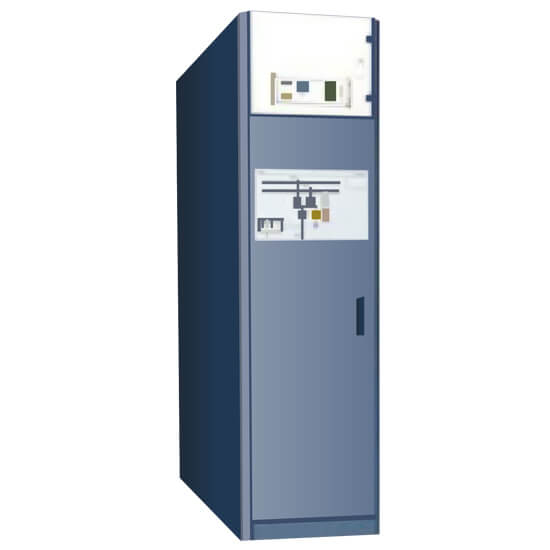

________________Celdas de distribución primaria CPG.1

Celdas tipo GIS de simple y doble barra para redes de distribución primaria hasta 2000A, 36kV, 31.5 kA.

Aplicaciones

Para uso en sistemas de potencia con corrientes en barra hasta 2000 A.

Características

El sistema de celdas CPG de Ormazabal dispone de la gama de celdas modulares CPG.1 de distribución primaria, tipo GIS, de simple y doble barra, con aislamiento en SF6, para de media tensión hasta 36 kV. Diseñadas atendiendo la seguridad de las personas y a la fiabilidad del servicio, las celdas CPG.1 son capaces de soportar un arco interno en todos sus compartimentos y así mismo, debido a su aislamiento permanecer insensibles ante las condiciones ambientales externas. Estas cualidades hacen de las celdas CPG.1 la solución ideal para su utilización en subestaciones, proporcionando una distribución fiable y segura Simple Barra
  • CPG.1 -V1 Celda de interruptor automático.
  • CPG.1 -S1 Celda de seccionador.
  • CPG.1 -F1 Celda de protección con fusibles.
  • CPG.1 -C Celda de acoplamiento de barras longitudinal.
Doble Barra
  • CPG.1 -V2 Celda de interruptor automático.
  • CPG.1 -S2 Celda de seccionador.
  • CPG.1 -F2 Celda de protección con fusibles.
  • CPG.1 -CL Celda de acoplamiento de barras longitudinal.
  • CPG.1-CT Celda de acoplamiento de barras transversal.

Datos técnicos:

  • Elevada seguridad y fiabilidad: Certificación de resistencia ante arco interno (hasta 31,5 kA/1s) en cada uno de los compartimentos. Clase IAC ALF según IEC 62271-200.
  • Gama completa de simple y doble barra hasta 36 kV.
  • Conjunto sellado y aislado en SF6: Instalación, montaje y ampliación en campo sin manipulación de gas.
  • Estructura compartimentada metálica independiente, con cubas diferenciadas para la aparenta de corte y maniobra.
  • Embarrado con encapsulamiento sólido monófasico y apantallado.
  • Tecnologíacon interruptor automático de corte en vacío.
  • Pasatapas de hasta 2000A para conectores acabados.
  • Presostatos en cada una de las cubas.
  • Accesibilidad frontal.
  • Zonas de maniobras (automatizadas y manual) separadas por una puerta frontal.
  • Modularidad y extensibilidad futura.
  • Sustitución de cualquier celda en obra sin necesidad de desplazamiento de las contiguas existentes, ni manipulación de gas.
  • Ausencia de mantenimiento en las partes activas y reducido en el resto.
