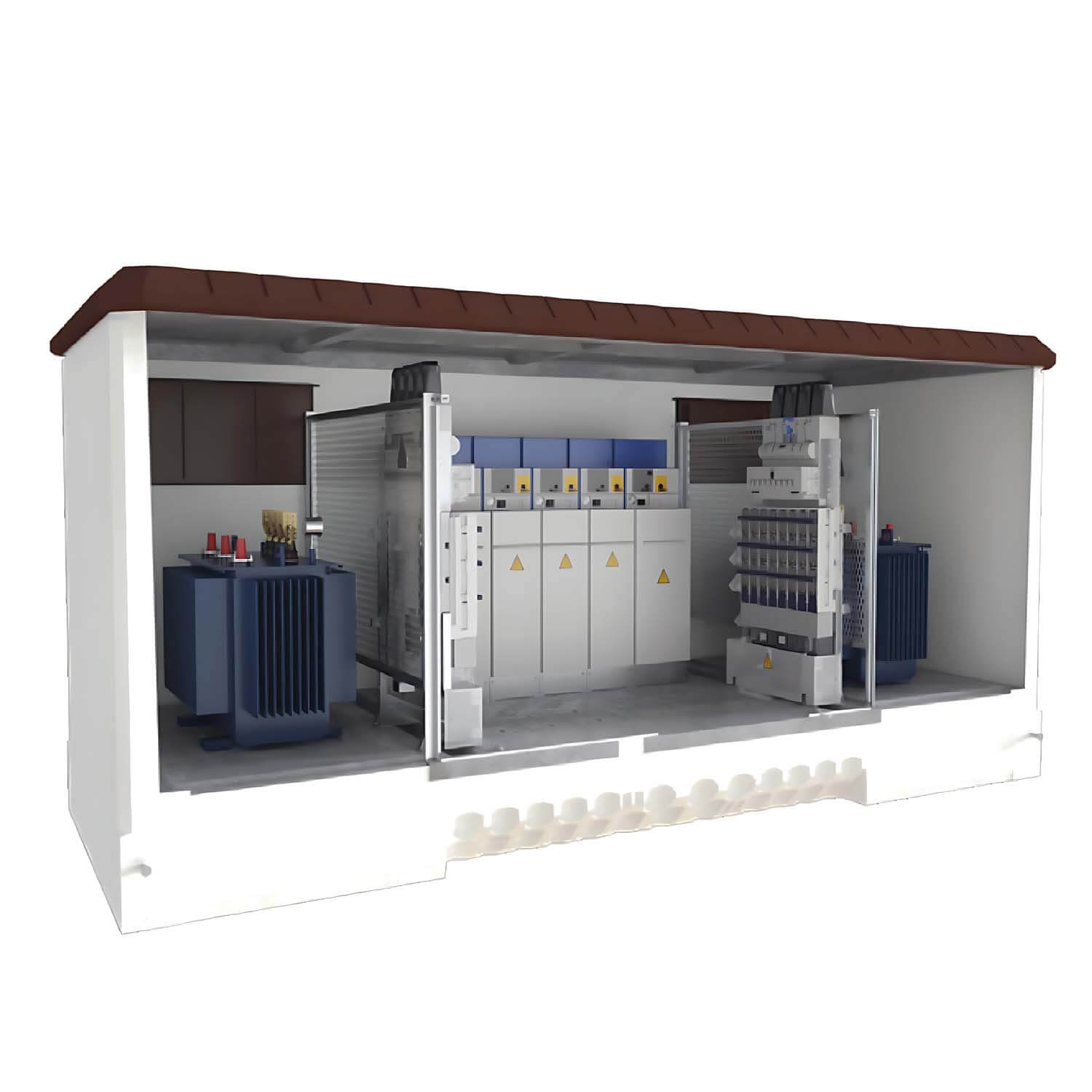

________________PFU Centros de Transformación y Distribución de Superficie

Aplicaciones:

• •
  • •PFS es una envolvente monobloque de hormigón para Centros de Transformación de instalación de superficie y maniobra interior de hasta 36 kV.
  • •Grandes infraestructuras como: Aeropuertos, ferrocarriles, túneles, autopistas etc.

Sector Industrial:

• •Industria.
• •Infraestructura.
• •Minería.
• •Utilities y energías renovables .

Características generales:

• •Aparamenta de MT con islamiento integral en gas.
• •Sistema  CGMCOSMOS  hasta (24kV) y sistema  CGM.3  hasta (36kV).
• •Unidades de protección, control y medida (telemando, telemedida, control integrado, telegestión, etc.
• •Interconexión directa por cable MT y BT.
• •Hasta 2 transformadores de distribución de MT/BT de llenado integral en dieléctrico líquido de hasta (36kV) y (1000kVA) de potencia unitaria.
• •Circuito de alumbrado y servicios auxiliares.
• •Edificación monobloque de hormigón PFU.
• •Entrada / salida de cables MT y BT.

Ventajas:

• •Capacidad para incorporar diferentes esquemas de distribución MT.
• •Puerta frontal individual para cada transformador.
• •Ventilación por circuito natural de aire, clase 10, conseguida mediante rejillas instaladas en paredes de la envolvente y la puerta del transformador.
• •Estudios personalizados en función de los datos aportados por el cliente.

IEC 62271 - 202 - IEC 62271 - 200 IEC 62271 -150 ENERSIS-ENDESA E-MT-023
